Радно коло од нерђајућег челика за ливење за улагање

ХАВЕН је водећи произвођач и добављач са седиштем у Кини, специјализован за прилагођене јединице ротора од нерђајућег челика за ливење за тешке индустријске пумпе. Конструисане да издрже високо корозивне медије, киселу средину и слане растворе, ове компоненте обезбеђују оптимизовану хидрауличку ефикасност и динамичку стабилност. Користећи легуре високог квалитета—укључујући 304, 316 и 2205 Дуплек—наш производни процес гарантује прецизне толеранције, глатке пролазе течности и минималне трошкове одржавања. Партнер са нашим инжењерским тимом за поуздана ОЕМ решења дизајнирана да продуже радни век опреме у тешким условима рада.

Технологија прецизног ливења за сложене структуре радног кола

Модерни индустријски системи за транспорт флуида, пумпе за хемијске процесе са високим напоном и специјализовани системи за циркулацију у мору захтевају прецизну унутрашњу геометрију лопатица, уравнотежене динамичке профиле и глатке хидрауличне пролазе протока. Традиционалне методе ливења у песак или заварене израде од више делова често не успевају када покушавају да произведу сложене унутрашње канале без уношења храпавости површине, непрецизности у димензијама или структуралне слабости. Имплементација ливења силицијум сол инвестиционог материјала решава ова инжењерска ограничења реплицирањем сложених ЦАД модела са строгом прецизношћу димензија директно у чврсти метал.

Овај приступ прецизној производњи елиминише традиционалне линије спојева и тачке концентрације напона, стварајући јединствену структуру која оптимизује динамику флуида од тренутка када медиј уђе у усисно око до изласка из волута за пражњење. Коришћењем керамичких калупа високе густине и техника сипања уз помоћ вакуума, резултујуће компоненте постижу облике скоро мреже који драстично смањују потребу за обимним уклањањем метала након ливења.

Замршена геометрија и глатки путеви тока

• Прецизност хидрауличне лопатице:Прецизно реплицира сложене, тродимензионално закривљене лопатице за глатко вођење течности, минимизирајући унутрашње губитке због трења, ризик од кавитације и турбуленције које троше енергију.
• Структурни интегритет:Пружа хомогену структуру металног зрна без унутрашње порозности гаса, рупа за стезање или хладних затварача уобичајених у методама ливења нижег квалитета.
• Ефикасност облика скоро мреже:Постиже ултра чврсте толеранције димензија директно из калупа за керамичку шкољку, штедећи сирови легирани материјал и скраћујући низводно ЦНЦ циклусе завршне обраде.
• Уједначена дебљина зида:Одржава конзистентне димензије зида преко покривених и отворених делова, обезбеђујући уравнотежену расподелу напрезања под високим унутрашњим хидрауличким притисцима.

Разноврсне структурне опције

• Затворен дизајн:Садржи предње и задње поклопце за потпуно затварање пролаза за течност. Ова конфигурација пружа максималну хидрауличку ефикасност и висок притисак при руковању чистим, неагрегирајућим течностима.
• Полуотворени дизајн:Поседује само задњи поклопац, упарен са отвореним површинама лопатица. Обезбеђује оптималну равнотежу структуралне чврстоће и клиренса, спречавајући акумулацију честица при пумпању медија са умереним чврстим бројем.
• Отворени дизајн:Потпуно елиминише предње и задње поклопце, излажући лопатице директно кућишту. Овај распоред је конструисан посебно за пумпање тешких суспензија, високо вискозних течности или течности које садрже дуга влакна.

Кључне предности материјала од нерђајућег челика

Избор материјала служи као примарна одбрана од прераног механичког квара, галванске корозије и хемијске деградације у агресивном течном окружењу. Коришћење формулација од легуре високог квалитета обезбеђује да унутрашње компоненте одржавају структурални интегритет, глаткоћу површине и стабилност димензија чак и када су подвргнуте сталном излагању агресивним хемикалијама, боћастој води или екстремним радним температурама.

Избор радног кола од нерђајућег челика за ливење за улагање у односу на конвенционални угљенични челик или ливено гвожђе драстично смањује укупне трошкове животног циклуса продужавајући непрекидно време рада и смањујући учесталост непланираних искључивања система. Инхерентни садржај хрома формира самозарастајући пасивни оксидни филм који изолује металну матрицу испод од текућег хемијског напада.

Степен легуре и предности перформанси

• Легура 304 разреда:Служи као свестрана основна линија која нуди поуздану отпорност на општу атмосферску оксидацију, органске киселине и неутралне индустријске процесне течности.
• Легура 316 разреда:Обогаћен са 2-3% молибдена, овај слој показује изузетну отпорност на корозију удубљења и пукотина у медијумима богатим хлоридима, растварачима и киселим процесним струјама.
• 2205 Дуплек Аллои:Комбинује мешовиту аустенитно-феритну микроструктуру да пружи двоструко већу границу течења од конвенционалних аустенитних легура, уз супериорну отпорност на корозијско пуцање под стресом у окружењима са високим салинитетом морске воде.

Процес производње и контрола квалитета

Испорука компоненти високих перформанси за захтевне индустријске примене захтева ригорозну контролу квалитета у свакој фази производње. Од почетног убризгавања узорака воска високе чистоће до коначне верификације динамичког балансирања, сваки корак производње је регулисан стандардизованим протоколима за осигурање квалитета.

Напредне ливничке технике обезбеђују да хемијски састав стриктно одговара међународним спецификацијама материјала, док аутоматизована опрема за испитивање без разарања открива латентне унутрашње недостатке пре него што готови производи напусте под производног погона.

Протоколи верификације и инспекције

• Спектрографска анализа топлоте:Свака серија растопљеног материјала се подвргава оптичкој емисионој спектрометрији како би се потврдило да су састави елемената прецизно усклађени са АСТМ, ДИН и ИСО стандардима материјала.
• 3Д мерење координата:Високопрецизна ЦММ инспекција верификује критичне димензије, углове сечива, пречнике ока и конфигурације главчине у односу на тачне инжењерске цртеже корисника.
• ИСО 1940 динамичко балансирање:Свака јединица је динамички избалансирана према Г6.3 или вишим стандардима на аутоматизованим уређајима за балансирање како би се елиминисале ротационе вибрације, смањио напрезање лежајева и обезбедио тихи рад пумпе.
• Хемијска површинска пасивација:Готови делови се подвргавају контролисаном киселом киселином и пасивизацији како би се уклониле слободне честице гвожђа, обогаћујући заштитни површински слој хром-оксида.
• Испитивање без разарања (НДТ):Инспекција пенетрације боје и тестирање течне боје примењују се на критичне зоне напрезања како би се гарантовала потпуна слобода од микро-пукотина или рупица на површини.

Предности перформанси у апликацијама са флуидима

Интеграција радног кола од нерђајућег челика за ливење за улагање у индустријске системе за руковање флуидима директно даје значајну оперативну ефикасност, мању потрошњу енергије и продужени радни век машине. Глатки унутрашњи пролази течности значајно смањују унутрашњи отпор течности, омогућавајући електричним погонима да раде са максималном ефикасношћу у различитим радним тачкама.

Штавише, висока механичка тврдоћа и жилавост висококвалитетних нерђајућих легура обезбеђују изузетну отпорност на ерозију капљица и локализовану кавитацију, обезбеђујући да пумпа задржи своју оригиналну висину и перформансе протока током година непрекидног рада.

Оперативни утицај

• Продужени сервисни интервали:Изузетна отпорност на хабање штити од ерозије узроковане брзим протоком течности и финих суспендованих честица.
• Нижи укупни трошкови власништва:Минимално површинско прљање и нулто накупљање рђе резултирају мањим бројем интервенција на одржавању, мањом потрошњом резервних делова и минимизираним оперативним застојима.
• Доследан хидраулични излаз:Стабилна геометрија лопатица спречава деградацију протока током дугих радних циклуса, обезбеђујући предвидљиве стопе протока процеса и стабилне профиле притиска система.
• Смањење вибрација:Прецизност динамичке равнотеже спречава скретање вратила, штитећи механичке заптивке и погонске лежајеве од превременог механичког хабања.

Индустријске примене

Конструисане за максималну поузданост у критичној инфраструктури и тешким индустријским окружењима, ове прецизно ливене компоненте раде беспрекорно у широком спектру захтевних сектора где квар компоненти није опција.

• Индустријски третман и десалинизација воде:Системи за напајање са реверзном осмозом високог притиска, циркулација боћате воде и постројења за обраду уноса морске воде.
• Хемијска и петрохемијска прерада:Безбедно руковање концентрованим киселинама, алкалним растворима, органским растварачима и корозивним хемијским бајпасним струјама.
• Поморске и оффсхоре машине:Критични кругови за хлађење морске воде, управљање каљужом, системи за пренос баласта и јединице противпожарне пумпе на морској платформи.
• Прерада хране, пића и млечних производа:Хигијенски трансфер јестивих течности, концентрата сирупа и раствора за прање који захтевају неконтаминирајуће, пасивизиране глатке површине.
• Фармацеутска и биотехнолошка производња:Ултрачисти трансфер течности и реактивна циркулација бујона где високи стандарди завршне обраде спречавају приањање бактерија.
• Прерада целулозе, папира и текстила:Руковање влакнастим кашама, агресивним средствима за избељивање и течностима за бојење на високим температурама без зачепљења или корозије.

Техничке спецификације

Оперативне могућности и технички параметри ове линије компоненти су сажети у свеобухватној референтној табели инжењеринга у наставку:

Могућност прилагођавања

Да би се испунили различити захтеви произвођача ОЕМ машина и глобалних инжењерских пројеката, свеобухватне услуге производње по мери доступне су директно из средстава дигиталног дизајна или физичких физичких прототипова. Радећи са напредним 3Д моделирањем и алатима за симулацију флуида, инжењерски тимови сарађују директно са програмерима опреме како би побољшали углове лопатица, везе главчине и зазоре омотача за оптималне перформансе у прилагођеним кућиштима пумпе.

Било да производите једнократне прототипове за специјализоване системе флуида или се повећавате на ОЕМ серијску производњу великог обима, флексибилно подешавање алата и могућности прецизне машинске обраде гарантују брзо време испоруке и прецизну усклађеност са строгим техничким спецификацијама толеранције.

Цустом Енгинееринг Оптионс

• Производња заснована на цртежу:Директна производња заснована на 2Д ЦАД цртежима које испоручује корисник, 3Д СТЕП/ИГЕС моделима или обрнутом инжењерингу физичког узорка.
• Прилагођени алати за чвориште и кључеве:Прилагођене димензије отвора вратила, зупци, носачи навоја и утори за клинове како би одговарали власничким интерфејсима вратила мотора.
• Хидраулично профилисање:Модификација броја лопатица, излазног угла и геометрије омотача ради оптимизације кривуља протока главе за специфичне услове рада.
• Специјализовани површински премази:Примена површинских третмана отпорних на хабање или за смањење трења за ултраабразивна окружења.

Компаративне предности

Разумевање начина на који се различите металне легуре понашају у тешким радним условима помаже менаџерима постројења и дизајнерима опреме да изаберу прави материјал за дугорочни успех у раду. Упоредна табела испод наглашава кључне разлике у перформансама између уобичајених структурних легура које се користе у производњи опреме за флуиде:

Зашто изабрати нас

Одабир правог производног партнера је кључан као и одабир правих сировина. Као специјализовано производно средиште које функционише под савременим системима управљања квалитетом, наш објекат комбинује напредну технологију металуршког ливења са свеобухватним услугама прецизне завршне обраде како би се испоручиле компоненте високих перформанси на глобалним тржиштима.

• Доказана производна баштина:Дубоки инжењерски корени у прецизној механичкој обради, подржани савременом производном инфраструктуром и деценијама напретка индустрије.

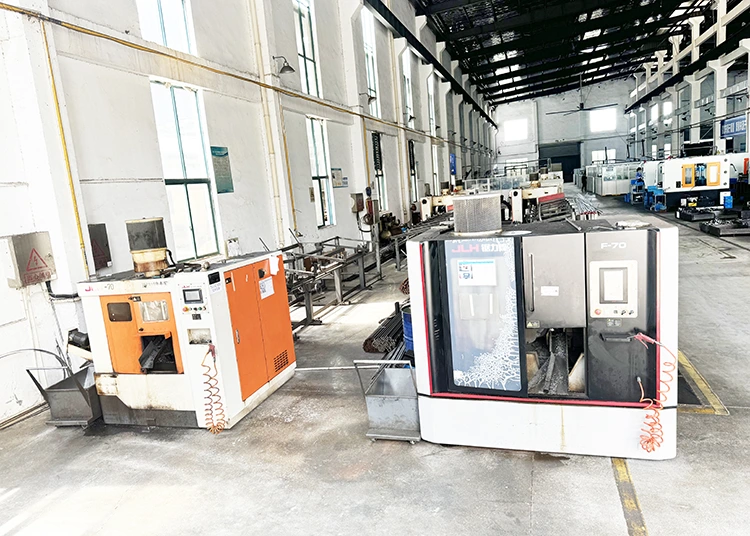

• Робустан производни капацитет:Модерне ливнице за ливење и аутоматизоване ЦНЦ линије за завршну обраду способне да подрже производне квоте великих размера са стабилним распоредом обрта.
• Унутрашња контрола квалитета:Потпуно интегрисане инспекцијске лабораторије опремљене ЦММ, ОЕС спектрографима, јединицама за динамичко балансирање и пакетима за испитивање без разарања.
• Глобална инжењерска подршка:Искусни технички тимови који нуде наменску подршку за избор материјала, брзу израду прототипа и оптимизацију алата од ЦАД-а до ливнице.
• Сљедивост од краја до краја:Комплетна сертификација материјала, записи о инспекцији и извештаји о верификацији димензија који се испоручују са сваком производном серијом.

Често постављана питања (ФАК)

П1: Која је примарна оперативна предност избора ливења у силицијум сол у улагању у односу на конвенционално ливење у песак?

Силика сол инвестиционо ливење обезбеђује знатно глаткију завршну обраду површине (обично Ра 3,2 µм или боље као ливено) и уже толеранције димензија. Ово резултира супериорном унутрашњом хидрауличном ефикасношћу, мањим трењем течности, смањеним ризиком од кавитације и минималним обрадама после ливења у поређењу са грубим деловима ливеним у песку.

П2: Коју врсту легуре нерђајућег челика треба изабрати за системе за пумпање морске воде високог салинитета?

Док степен 316 пружа адекватну отпорност на корозију за опште растворе хлорида, 2205 Дуплек легура се веома препоручује за концентровану морску воду, циркулацију на мору и системе за десалинизацију. 2205 Дуплек нуди супериорну отпорност на питинг, корозију у пукотинама и пуцање од корозије под напоном, заједно са двоструко већом механичком граном течења од стандардних легура серије 300.

П3: Како динамичко балансирање према стандарду ИСО 1940 побољшава дуговечност опреме за флуиде?

Динамичко балансирање елиминише асиметричну дистрибуцију масе преко ротирајуће компоненте. Балансирање према стандардима ИСО 1940 Г6.3 или Г2.5 драстично минимизира радијалне и аксијалне вибрације током рада, спречавајући превремени квар лежајева пумпе, механичких заптивки вратила и спојница електричног погона.

П4: Да ли се радно коло од нерђајућег челика за ливење за улагање може модификовати за руковање течностима са високим садржајем чврсте материје?

Да. Одређивањем полуотворене или отворене конфигурације дизајна током фазе ливења по мери, унутрашње празнине су максимизиране. Ово омогућава течностима које садрже суспендоване честице, мале чврсте материје или влакнасте медије да слободно пролазе кроз кућиште пумпе без изазивања унутрашњег зачепљења или брзе ерозије лопатица.

П5: Које методе површинске обраде се препоручују да би се повећала хемијска отпорност?

Хемијско кисељење и третмани пасивацијом се препоручују као стандардна пракса за уклањање заосталих површинских загађивача гвожђа и оптимизацију природног заштитног слоја хром-оксида. За хигијенске апликације високе чистоће, може се применити механичко полирање огледала или електрополирање како би се смањила храпавост површине до Ра 0,4 µм, спречавајући приањање бактерија и накупљање каменца.

П6: Која техничка документација и извештаји о осигурању квалитета се достављају уз прилагођене поруџбине?

Стандардна документација за испоруку укључује сертификате за млевење хемијског материјала (ЕН 10204 3.1), листове за инспекцију ЦММ, сертификате о динамичком балансирању и евиденцију процеса термичке обраде како би се обезбедила потпуна следљивост материјала и оперативна усклађеност.
