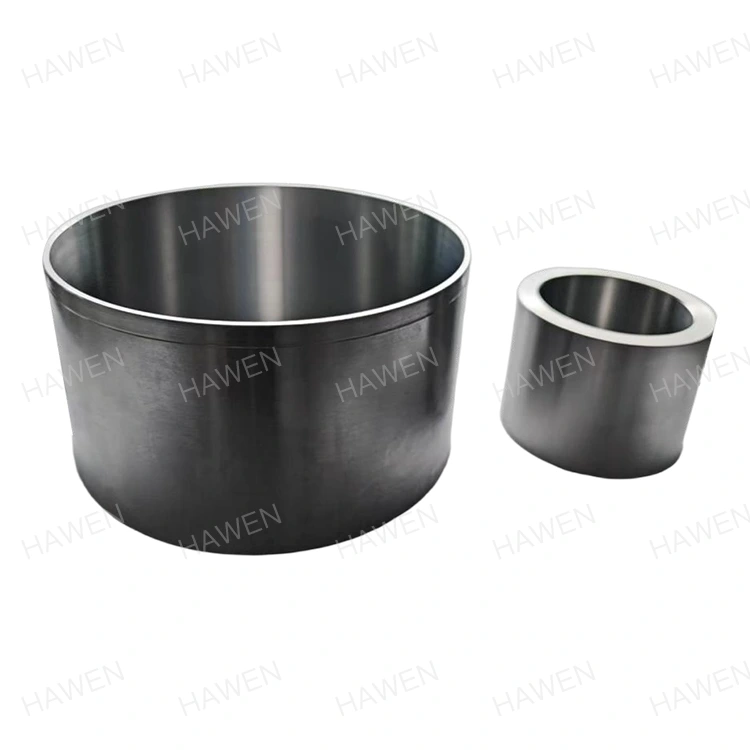

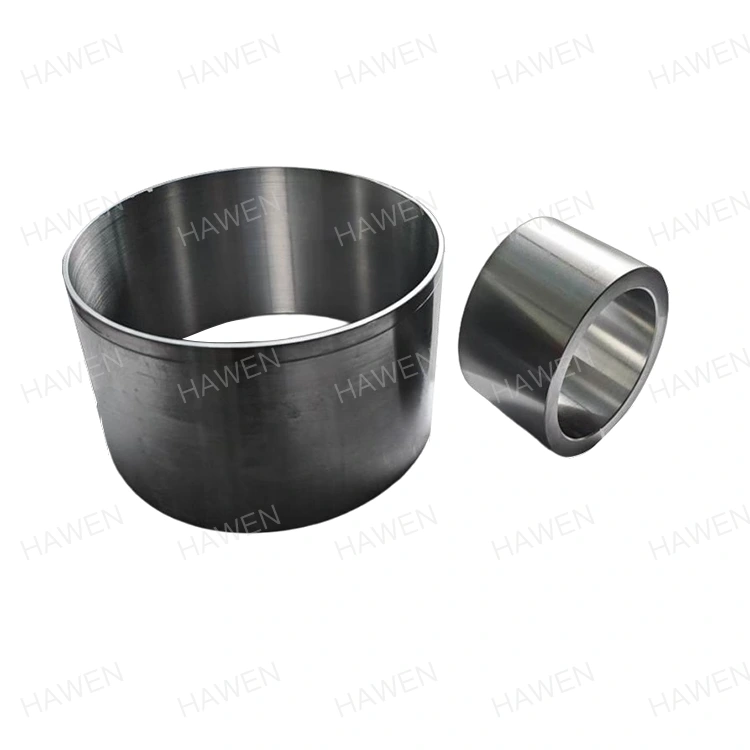

Језгро ротора електромотора

ХАВЕН је познати добављач роторског језгра електромотора и напредних склопова ротационог погона. Подржани двадесетогодишњим производним искуством, обрађујемо компоненте користећи 20# угљенични челик и 42ЦрМо легирани челик. Аутоматизовани производни центар примењује напредне третмане чишћења и пасивизације како би обезбедио дугорочну отпорност на хабање и структурални интегритет у различитим индустријским системима за тешке услове рада.

Ротациона ефикасност у електромеханичким системима

Савремена индустријска аутоматизација у великој мери зависи од континуиране ефикасности ротационих погона. У оквиру ових енергетских система, интеграција оптимизованог језгра ротора електромотора одређује укупну ефикасност погонског склопа смањењем електромагнетних губитака и обезбеђивањем брзог одзива обртног момента. Опрема за аутоматизацију велике брзине, роботски зглобови и електрични погони захтевају ротационе компоненте дизајниране да минимизирају инерцију док максимизирају густину магнетног флукса.

Да би издржале ригорозне захтеве континуираних индустријских смена, ротационе јединице морају спречити накупљање вртложних струја и ублажити прекомерни топлотни пораст. Коришћење високопроводљивих сировина обрађених у тачне геометријске облике обезбеђује да електрични погон ради на свом врхунском термодинамичком ограничењу. Ова механичка стабилност директно утиче на излазну снагу, тачност положаја и радни век аутоматизованих фабричких машина.

Роботска заштита зглобова и динамика

Индустријски роботски спојеви захтевају компактне серво погоне високог обртног момента који могу да изводе брзе циклусе старт-стоп без грешака у позиционирању. Унутрашњи ротирајући склопови су пројектовани да издрже тешка торзиона напрезања уз одржавање прецизне концентричности. Смањењем радијалног отпуштања, ротационе компоненте спречавају микроскопске помаке који доводе до хабања зупчаника и механичког квара током милиона циклуса.

Интеграција аеродинамичке производње енергије

У турбинама на ветар и пару, ротациони делови за тешке услове рада раде у непредвидивим спољашњим окружењима подложним променљивим механичким оптерећењима. Ови системи користе специјализоване конфигурације, као што су отворени искошени прорези и наменске плоче за вентилационе отворе, како би се обезбедило брзо расипање топлоте. Ефикасно управљање топлотом штити склопове намотаног бакра и обезбеђује стабилну испоруку енергије назад у комуналну мрежу.

Нови системи за вучу енергије

Вучни мотори за електричне и хибридне погоне захтевају изузетно велике густине снаге за оптимизацију домета и убрзања возила. Унутрашњи ротирајући елементи морају да раде при великим брзинама ротације, често преко 15.000 о/мин. Постизање доследних перформанси при овим брзинама захтева ригорозну контролу квалитета током производње како би се осигурало да се сировине не деформишу под екстремним центрифугалним силама.

Напредне металуршке особине за операције високог напрезања

Одабир правог материјала је од виталног значаја за усклађивање са механичким и електричним захтевима крајње примене. Металуршке карактеристике челика одређују границу течења, отпорност на замор и лакоћу обраде за сваку компоненту.

Нискоугљенични конструкцијски челик (20# угљенични челик)

Овај конструкцијски челик пружа одличну заварљивост и дуктилност, што га чини идеалним за стандардне механичке склопове. Одликује га стабилна магнетна пермеабилност, која помаже у смањењу губитака у језгру у стандардним апликацијама мотора. Компоненте произведене од овог разреда су веома прилагодљиве и лако се прилагођавају специјализованим дизајнима који захтевају високу прецизност током масовне производње.

Хром-молибден челик ултра високе чврстоће (легирани челик 42ЦрМо)

За апликације где су механичка оптерећења и отпорност на удар најважнији, овај легирани челик пружа изузетне перформансе. Показује високу способност каљења и не показује ломљивост, што му омогућава да издржи високе границе замора. Хемијски дизајн укључује хром и молибден, обезбеђујући дубоко очвршћавање током термичке обраде и одличну жилавост на ниским температурама под ударним оптерећењима.

Средње особине угљеничног челика (45# угљенични челик)

Ова структура средњег угљеника садржи 0,42% до 0,50% угљеника, са густином од 7,85 г/цм³. Састав укључује 0,50% до 0,80% мангана и 0,17% до 0,37% силицијума, са строго контролисаним примесама. Нуди одличне свеобухватне механичке особине, карактеришући затезну чврстоћу од ≥600 МПа и границу течења од ≥355 МПа. Накнадно гашење на 840°Ц и каљење између 560°Ц и 600°Ц оптимизује тврдоћу на ХРЦ 22-34.

Верификација димензија и геометријско поравнање

Да би се спречиле механичке вибрације и високофреквентна бука у ротирајућим машинама, компоненте морају да се придржавају строгих димензија димензија. Чак и мања одступања геометрије могу створити асиметрично магнетно повлачење, узрокујући брзо хабање лежајева и катастрофални квар опреме. Током рада велике брзине, одржавање концентричности језгра ротора електромотора спречава штетне вибрације и обезбеђује несметан пренос енергије ротације.

Високо прецизна аутоматизована производна опрема обезбеђује доследну контролу димензија током производње великих размера. Критични параметри, као што је толеранција унутрашњег отвора, строго се одржавају на ≤0,005 мм. Стандардизацијом ових чврстих толеранција, готови склопови се неприметно интегришу у осовине мотора без потребе за ручним подешавањем током завршне фазе монтаже.

Свеобухватна метрологија и инспекција квалитета

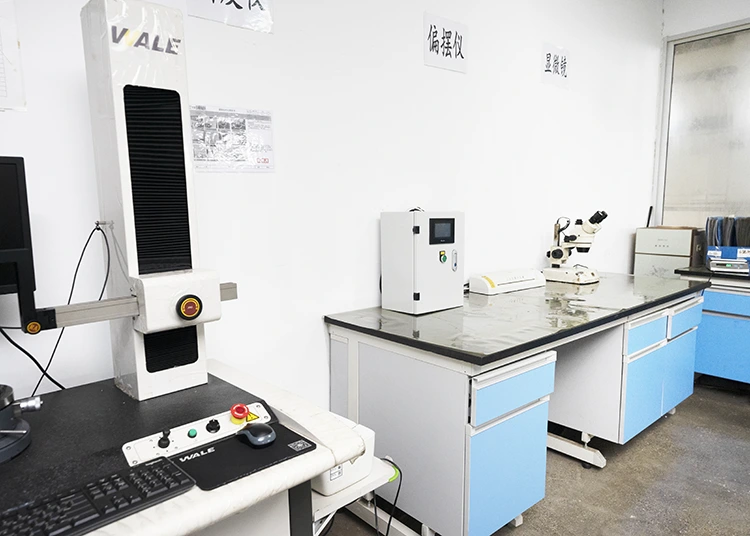

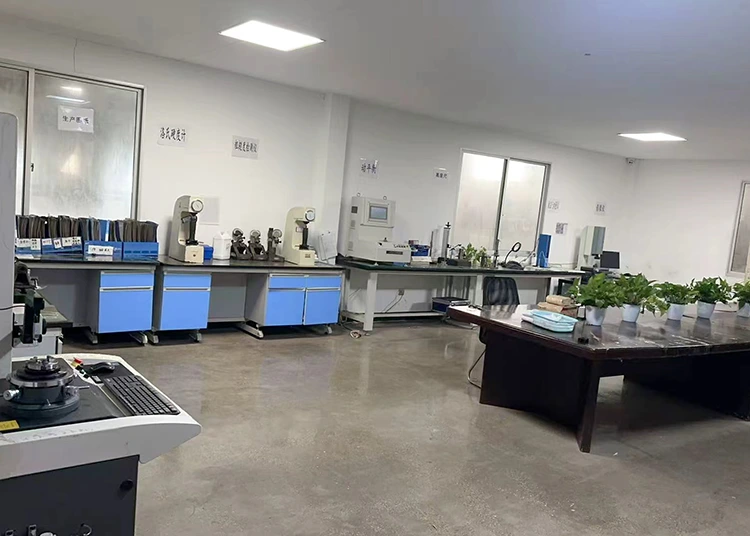

Осигурање квалитета се одржава кроз напредне метролошке алате који се налазе директно на производном спрату. Координатне мерне машине (ЦММ) верифицирају вишеосне координате, док специјализовани тестери заобљености и инструменти за мерење профила процењују кружну конзистентност унутрашњег и спољашњег пречника. Статистичка контрола процеса (СПЦ) се користи за праћење производних трендова у реалном времену, спречавајући померање димензија пре него што пређе инжењерске границе.

Избор сировина и еколошки свесна производња

Доследан извор сировина високог квалитета је основа контроле квалитета. Производни погон користи еколошки 1215 нискоугљенични челик без сечења за одређене пројекте за смањење отиска опасних материја уз побољшање обрадивости. Сви материјали су у складу са РоХС и РЕАЦХ међународним стандардима, подржани верификованим аналитичким лабораторијским извештајима.

Протоколи за обраду површине за екстремна окружења

Ротациони челични делови често раде у изазовним индустријским окружењима где излагање влази, течностима за сечење и честицама у ваздуху може убрзати оксидацију. Незаштићене површине брзо развијају рђу, угрожавајући механичко приањање и бацајући металне остатке у кућиште мотора.

Да би се супротставио овим проблемима, производни погон користи потпуно аутоматизован процес чишћења и пасивизације без додира. Коришћењем система за прање на покретном траку интегрисаног са високоефикасном линијом за сушење, производи се чисте, третирају и пакују без ручног контакта. Ово спречава контаминацију уљем коже, смањује ризик од физичких огреботина и обезбеђује да делови стигну у фабрику за монтажу у беспрекорном стању, спремном за уградњу.

Различите опције прилагођавања премаза

Док стандардна хемијска пасивизација штити компоненте у типичним условима складиштења и монтаже, специјализована окружења могу захтевати побољшане баријере. Објекат пружа различите прилагођене опције завршне обраде како би се задовољиле специфичне захтеве, укључујући стандардну галванизацију, цинковање, никловање и потпуно аутоматизоване третмане црним оксидом који побољшавају отпорност на корозију без промене критичних физичких димензија.

Производне могућности и техничке спецификације

Табела у наставку сумира техничке спецификације наших стандардних, прецизно обрађених језгриних производа:

Зашто изабрати нас

Партнерство са искусним производним погоном осигурава да ваше производне линије остану снабдевене високо конзистентним, квалитетно тестираним механичким компонентама. Наша инфраструктура је оптимизована да пружи дугорочну вредност и поузданост:

• Потпуно аутоматизована инфраструктура:Фабрика управља са 10 потпуно аутоматизованих производних линија, заједно са интегрисаним чишћењем површина и аутоматизованом линијом за црни оксид. Ово минимизира грешке ручне обраде и гарантује високу поновљивост у великим серијама производње.
• Значајан производни простор:Са укупним месечним капацитетом од приближно 5 милиона јединица и тренутним месечним испорукама од 3 до 4 милиона јединица, објекат одржава бафер капацитета од 40% до 60% како би удобно подржао брзо скалирање пројекта и нагле промене у потражњи.
• Глобално искуство у области аутомобила и уређаја:Производни тим одржава дугогодишња стратешка партнерства са светским произвођачима мотора, укључујући Нидец, Мидеа, Грее, ЛГ, Хуилу и Волонг, доказујући нашу способност да испунимо ригорозне стандарде квалитета.
• Ригорозна ревизија квалитета и заштите животне средине:Контрола квалитета почиње при набавци сировина, што даје стабилну стопу пролазности процеса од 99,995%. Све пошиљке пролазе 100% инспекцију пре напуштања постројења и у потпуности су усклађене са ЕУ РоХС и РЕАЦХ смерницама за животну средину.

Често постављана питања

Које се конфигурације дизајна могу прилагодити за језгро ротора електричног мотора?

Пружамо потпуно прилагођавање према датим техничким цртежима. Наш инжењерски тим може да прилагоди димензије, профиле унутрашњег отвора, геометрију прореза и спецификације сировина—као што је коришћење угљеничног челика 20#, легираног челика 42ЦрМо или угљеничног челика 45#— како би одговарао специфичним електромеханичким параметрима.

Како процес бесконтактне пасивизације спречава рђу?

Линија за површинску обраду без додира покреће компоненте кроз аутоматизовано хемијско чишћење и купке за пасивирање пре него што их осуши у затвореној комори са топлим ваздухом. Елиминисање ручног контакта спречава оксидацију изазвану знојем и гарантује да делови остају без рђе пре уградње.

Који протоколи испитивања се користе да би се осигурала прецизност унутрашњег отвора?

Свака серија се проверава коришћењем координатних мерних машина (ЦММ) и тестера заобљености високе прецизности. Ми стриктно контролишемо цилиндричност проврта до ≤0,01 мм за наше стандардне јединице од угљеничног челика од 20#, премашујући типични индустријски стандард од ≤0,015 мм.

Да ли су сировине у складу са међународним еколошким директивама?

Да. Све сировине, укључујући 1215 нискоугљенични челик и различите легуре, пролазе строга хемијска испитивања. Свака испоручена серија је подржана званичним сертификатима о усклађености са РЕАЦХ и РоХС.

Како фабрика подноси нагла повећања обима производње?

Наш производни погон у провинцији Зхејианг одржава резерву активног капацитета до 2 милиона јединица месечно. Ово нам омогућава да повећамо производњу и прилагодимо распореде испоруке без утицаја на време испоруке или конзистентност производа.

Инжењерска прецизност и лидерство у производњи

Са више од две деценије посвећеног искуства у прецизној механичкој обради, производни погон наставља да испоручује поуздана инжењерска решења за изазовна индустријска окружења. Контролом сваке фазе процеса — од металуршке инспекције и ЦНЦ аутоматизоване обраде до хемијске пасивизације без додира — обезбеђујемо да свака ротирајућа компонента испуњава стандарде високих перформанси. ПоверењеХАВЕНда испоручи прецизност, капацитет и доследност потребне за напајање ваше следеће генерације високоефикасних моторних система.
